cad剖面图的剖切符号怎么画

1.

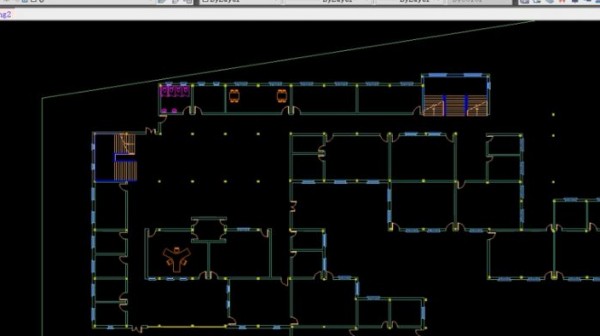

打开AutoCAD打开AutoCAD。

2.

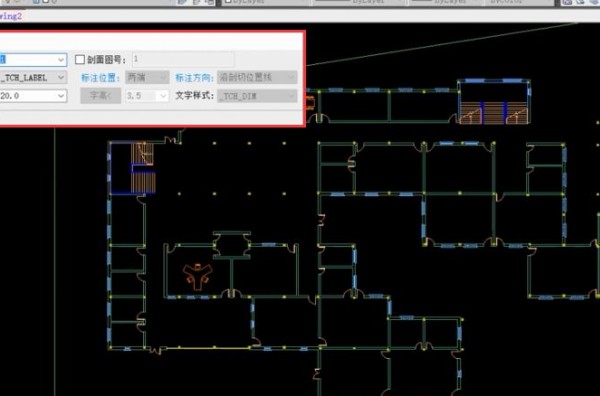

点击符号标注在左侧的命令栏中点击【符号标注】，中选择【剖切符号】，系统会自动弹出剖切符号的命令窗口。

3.

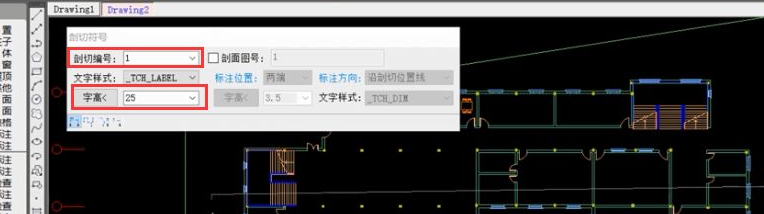

绘制剖切线在窗口中设置好【剖切编号】以及【字高】之后，在图纸的合适位置点击鼠标左键绘制一条剖切线。

4.
确定剖切符号方向将鼠标放置在剖切线两侧设置剖切方向，单击鼠标即可确定剖切符号方向，系统会自动在剖切线两端输出对应的剖切符号。

以上就是cad剖面图的剖切符号怎么画的全部内容，望能这篇cad剖面图的剖切符号怎么画可以帮助您解决问题，能够解决大家的实际问题是非常好学习网一直努力的方向和目标。
